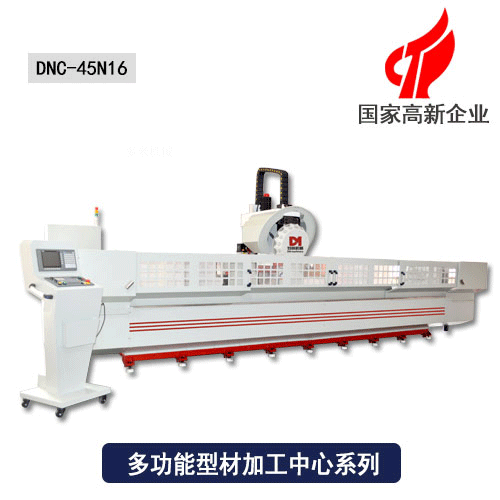

型材復合加工中心
|
|
☆外形尺寸：7000mm*2300mm*2900mm |
|
☆有效行程：4500*400*400mm |
|
☆機床重量：6T
|
|
☆鉆孔范圍：0.3-16
|
該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的自動化復合加工中心，廣泛應用于航天航空，軌道交通。建筑行業、智能家具及新能源汽車等行業的金屬加工。
1、X軸行程:4500mm、Y軸行程：400mm、Z軸行程：400mm
2、主軸 轉速：1500RPM/2400RPN ;錐孔：BT30/BT40/BT50; 功率：5.5KW
3、移動速度：X軸50m/min;Y軸28m/min;Z軸28m/min
4、刀庫形式：圓疊式 容量16pcs 相鄰換刀時間：2sec
6、重復定位精度：0.1MM/500MM
7、編程方式：CAD圖檔導入、圖表編輯、手動編輯、電腦編輯
8、機械外形：7000mm*2300mm*2900mm
9、切削冷卻：噴水式切削冷卻
10、系統程序存儲量約1000pcs
11、支持系統外接信號控制
12、手輪控制
13、機床重量6T
|
序號 |
零部件名稱 |
數量 |
備注 |
|
1 |
專用CNC數控系統 |
1臺 |
|
|
2 |
高強度機械主軸 |
1個 |
|
|
3 |
可剛性攻牙伺服主軸電機 |
1套 |
|
|
4 |
三軸高性能伺服傳動電機 |
3套 |
|
|
5 |
整機本體及運動部件 |
1套 |
|
|
6 |
進口精密導軌 |
6條 |
|
|
7 |
進口滾珠絲桿 |
2條 |
|
|
8 |
進口精密齒條 |
5條 |
|
|
9 |
BT30-16T圓盤式機械手刀庫 |
1套 |
|
|
10 |
精密行星減速機 |
1個 |
|
|
11 |
噴水式切削冷卻系統 |
1套 |
|
|
12 |
中央集中自動進給油脂潤滑裝置 |
1套 |
|
|
13 |
20KVA變壓器 |
1個 |
|
|
14 |
移動式操作柜 |
1臺 |
|
|
15 |
半封閉式防護鈑金罩 |
1套 |
|
|
16 |
分離式手搖輪 |
1個 |
|
|
17 |
排屑式水箱接屑 |
1套 |
|
|
18 |
三色警示燈 |
1個 |
|
|
19 |
機床防護罩 |
2套 |
|
|
20 |
機床照明工作燈 |
1個 |
|
|
注：遇到供貨不足時，會選用其它品牌的產品替代，但質量和等級相同。 |
|||
